[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Empty [Origine][TUTO] * la Rénovation des Contacts de Boitier à Languettes de Commodo *

Message  NICOdeFRANCE le Jeu 27 Oct 2011 - 11:23

[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 136835






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101 en Préambule Explicatif [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101



pour vous faire mieux comprendre les causes de ce sujet au cas çà serait un peu (voir beaucoup) nébuleux pour vous :



il se trouve qu'avec le temps et les multiples fonctionnements , certains contacts (voir tous) de lamelles de boitier de commodo s'oxydent ......... Suspect .............






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Les_co11





vous voyez bien la poudre blanche d'oxydation là ? ...............



résultat : les phares peuvent en arriver de plus en plus à déconner à mort ................ c\'est mort ........... et de manière vraiment très bizarre et/ou anarchique .............. geek


ces contacts servent à sélectionner l'éclairage avant tout en allumant les phares arrières et sont donc couplés à la rotation du sélecteur de manette gauche ............... [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 615751





[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0317






bien expliqué non ? ................. c\'est méga bien



pour rétablir le fonctionnement normal de ces contacts , un certain nombre d'étapes sont nécessaires :







Sushi Powwwaazzaa !! 1ère Etape : le Démontage du Commodo Sushi Powwwaazzaa !!







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101 1ère sous étape : le Démontage du Volant [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101






* avec le volant d'Origine *






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0018






enlever le cache du " klaxon " central :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022412







une vue de derrière :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022413







il suffit en fait de le déboiter en passant les doigts vers les fentes accessibles sur le pourtour ............ Wink





et on arrives à çà ................... Super !!!






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022411






placez ensuite , par exemple , une clef à cliquet avec rallonge et douille de 19 mm :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022414

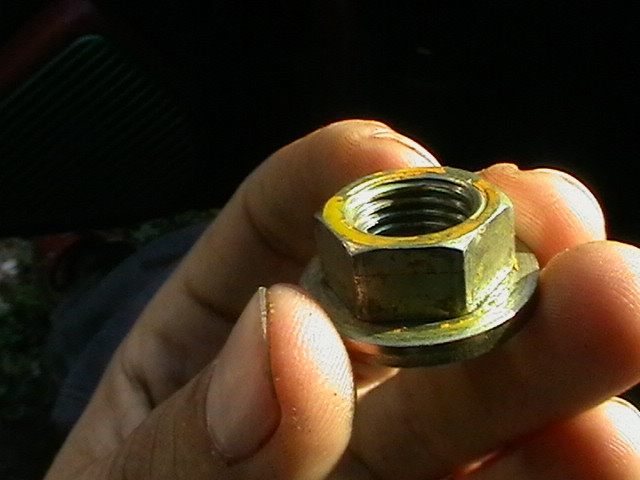

l'écrou de 19 mm enlevé :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022415







et on arrive à çà donc :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022416






en faisant jouer le volant assez intelligement , on peut le sortir ......... une vue de l'envers .............. :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * S5022417







voyez le résultat :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0022







* avec un Volant 6 trous à Moyeu : celui de ma 100 *






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0834






avec ce type de clef (numéro 3) :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0835







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0836







ou celui là par exemple (numéro 3 aussi bien sur):







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0837







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0838

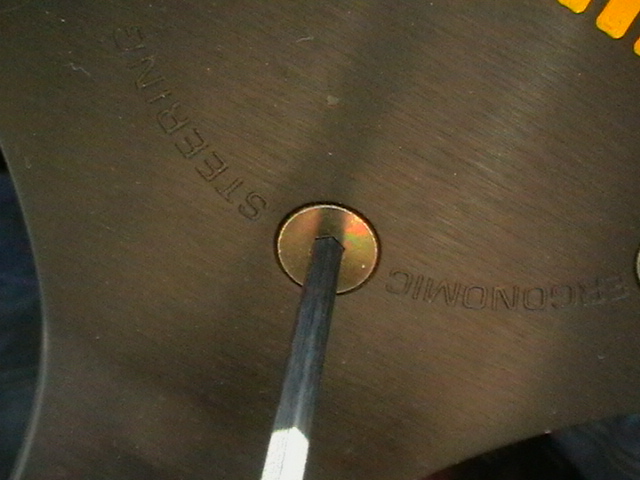

commencer en enlever les vis une par une :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0839








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0840









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0841







en étape intermédiaire :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0842









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0843








pour en arriver ensuite à :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0844







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0845







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0846








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0847








et donc , pour les NXs équipées d'un volant à moyeu et connectiques de " Klakson " , voyons quelques étapes du démontage :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0848







la connexion de masse sur la calle de volant :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0849







la connexion de phase (le +) connecter au cable de platine circulaire de moyeu :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0850








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0851








il va falloir enlever les différents rubans adhésifs et connexions électriques suivantes et , par exemple , comme suit :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0852








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0853








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0854








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0855








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0856








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0857








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0858








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0859








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0860








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0861








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0862








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0863









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0864







et , donc , le volant démonté :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0865








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0871








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101 2 ème sous-étape : le Démontage des Caches Plastiques [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101








commencez par rabaisser la manette de serrage de colonne de direction :




celle çi :





[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0960





comme çà :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0961







nous allons devoir ensuite démonter les garnitures plastiques latérales suivantes :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0941







voyons donc l'emplacement des vis à enlever :




là (deux vis) :




[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0942






et là (deux vis aussi derrière la manette de réglage de colonne de direction) :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0943







pas très très compliquées à sortir .............. [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 615751







la première vis sortie :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0944








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0945








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0946







et avec les trois autres (quatre au total) :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0947






enlevez ensuite le petit cache latéral :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0948







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0949







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0950








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0951








maintenant : regardez bien les fentes de raccord des deux morceaux de cache global :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0952








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0953







sachez que ces deux parties sont emboités par différents systèmes de fixation que nous verrons par la suite ................. Wink





il va falloir tirer précautionneusement sur le plastique pour que le détoitement ait lieu ............ Super !!!





çà fait une sorte de clac un peu flippant mais normalement çà ne casse pas ............. Wink





en bas à gauche :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0954








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0955








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0956








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0957







en bas à droite :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0958








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0959








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0962







en déboitant encore plus l'ensemble ,on arrive par exemple à çà :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0963








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0964







le cache sort par en dessous plutot facilement :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0965






reste à enlever le cache du dessus :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0966







il sort sans grand effort par le haut et en le tirant vers soi :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0967






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0968







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0969








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0970








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0971







le cache sorti :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0972







les deux caches enlevés cote à cote :








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0973










[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101 3 ème sous-étape : le Démontage du Moyeu [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101





voyons d'abord quel outillage utiliser par exemple :





une grosse clef à cliquet 1/4 :






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0866








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0867







une rallonge courte + une douille de 19 mm :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0868







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0869







placez l'ensemble sur l'écrou de fixation de moyeu et le dévisser :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0870








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0925








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0926









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0927









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0928








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0929







l'écrou est enlevé :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0930








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0931








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0932








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0933









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0934








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0935









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0936










[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0937










[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0938









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0939









personnelement , pour ne pas brutaliser la colonne de direction , j'ai utilisé ces outils là pour sortir le moyeu de volant :





un arrache roulement articulé :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0023






et un extracteur de volant magnétique de 103 SP pour faire butée ......... et oui , on n'a pas forcément les moyens voulus ........ y\'a de quoi rire






[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0024







donc pour sortir cet élément là :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0025







placez l'ensemble de cette manière :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0026







le résultat en serrant la tige filetée ............. le moyeu commence à sortir ............ Peace my Friends








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0027








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0028







le moyeu sorti .............. [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 844560








[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0029










[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0030









[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0031





et donc on en arrive là :







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0022







[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101 4 ème sous étape : la Sortie du Commodo [Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 385101
















*********************************** Peace my Friends I ' ll Be Back Peace my Friends ***********************************












[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 206622

_________________




[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 20100658[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 20100521[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * 20100510[Origine][TUTO]  * la Rénovation des Contacts de Boitier à Languettes de Commodo * Imga0118




" ...... Dommage que Tant de Propriétaires de 100 Nxs soient si pauvres ...... ce Forum Informatique est d'une Richesse Enorme ....... qui Pourrait encore etre Extrèmement Développée ....... "



NICOdeFRANCE
NICOdeFRANCE
**** le Super Boss en Reconversion Ecologique ****

Masculin Poissons Singe
Age : 51
Localisation : l'Essonnes (91)
Humeur : Compte tenu de l'Absence Flagrante et Durable de Participation sur ce Forum , il est Privatisé ....... à l'Exception du Portail et de Diverses Fonctions ...... Ce qui Implique que l'Accès au Forum , pour les Invitès-ées , est Dorénavent Extremement Restreint ......... Et ce , en Réaction au fait que Quasiment Personne n'y fait quoi que ce soit ...... Ce qui n'était pourtant pas mon Ambition de Départ , Bien au Contraire ...... Ce Forum est Riche d'une Multitude de Possibilités de Relations Sociales ...... Mais que Quasiment Personne n'Aime Assez........ Ah oui , Pour Info , Plus Moyen de Faire de Nouvelles Inscriptions ....... Pas Besoin de Nullards en Plus ....... Je Vendrai ma Nx pour Echapper à ce Mileu de Sectaires à Mort qu'est celui de la Nx , dans lequel , en Règle Générale , quand on fait ( Beaucoup ) Mieux , On Risque d' Etre Exclu à Mort plutot qu'Admiré ...... Beurk ....... Ne Croyez pas que Beaucoup veuillent Progresser , l'Intégrisme Règne de Partout ..... Plus ou Moins .....
Nombre de messages : 1186
Points : 2080
Réputation : 19
Date d'inscription : 29/11/2008

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
